简介

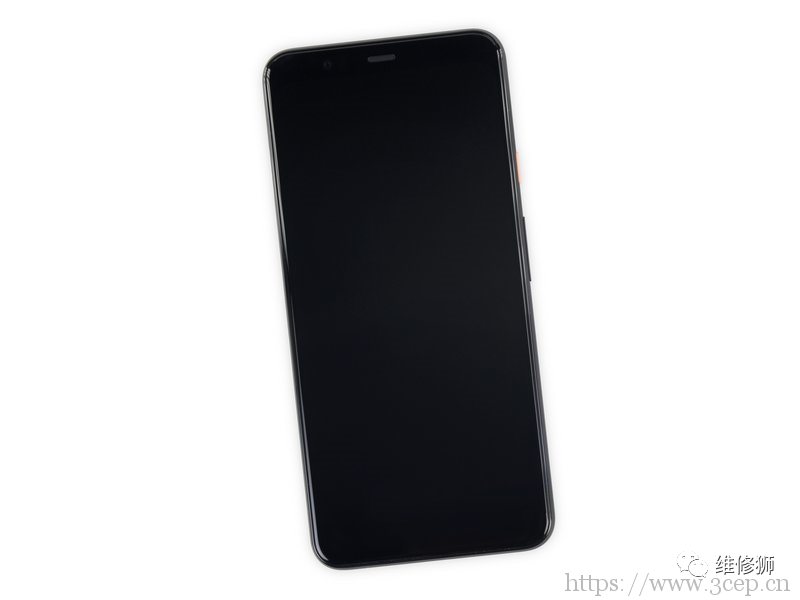

进程 1Google Pixel 4 XL 拆解
◆像素仅仅协助构成图片的光点。可是这个特别 Pixel 手机有许多超棒的功用组成。让咱们先列出参数吧：
◆6.3" OLED 显示屏，分辨率 QHD+ 3040 x 1440 （537 ppi）配备可变刷新率最高至 90 Hz
◆八核 64-bit 高通骁龙 855 处理器，配备 6 GB LPDDR4x RAM
◆后置双摄像头，一个是 12.2 MP /1.7 广角模块和一个 16 MP /2.4 长焦模块
◆64 GB 板载贮存（128 GB 可选）
◆IP 68 防尘防水
◆Android 10 移动操作体系
X光线下的Pixel 4 XL
进程 2
◆把咱们的如此橘 Pixel 4 XL 放在上一年的显着白3 XL 周围，留意以下几点：
◆显着的改变包含减少了一个前置扬声器格栅，上一年的指纹传感器也消失了。新的扬声器依然可以当作立体声，可是（和 iPhone 相同）底部的扬声器会向下发出声音而不是面对着你。
◆SIM 卡托也被打包搬走，或许是为了上述扬声器的放置。
◆Pixel 3 的刘海变成了一个完好的边框！当一切人都在尽力的消除刘海时，Google 的办法看起来有点开倒车。
◆至少他们好好使用了这一部分空间：里边装满了红外面部辨认硬件，前置广角摄像头和很帅的新式雷达配备。
进程 3
◆咱们第一步是 "给橘色的这一面加热。
◆背板下面的黏胶感人的很薄可是十分结实。在这一点上，可比上一年那个厚重粘稠的胶水要好抵挡多了。
◆没有指纹传感器的背板原本让咱们等待一个没有一点线缆圈套的背板——可是，啊……一个新的更短的线缆衔接到了后摄像头凸起里：闪光灯，麦克风，以及光谱/闪耀传感器。
◆走运的是，无线充电线圈和NFC线圈，经过贴纸黏贴在背板上，使用了便利修理的弹性衔接。
进程4
◆一般来说，咱们很喜欢这种易拉胶，比起乱涂的胶布胶水修理友好得太多了。可是你需求用一个较浅的视点来拉扯，防止把它们弄断。像 3 XL 相同，你或许需求移除母板来取得满足的整理空间，那就需求额定的进程。
◆靠着经历的协助，咱们用异丙醇和温顺的打听，当心的移除了电池。
◆在这之下，一个细小但威力巨大的地雷正等着修理者：一条精美的“侧边握压”衔接线，正等待着你在拆开电池的时分将其堵截。
电池本体具有14.24Wh (3700 mAh 电压 3.85 V)。比上一年的 13.2 Wh有所提高，而且略低于 iPhone 11 Pro Max 的15.04 Wh和三星 Galaxy Note10+ 的16.56 Wh。
进程5
█咱们向主板进军的进程中处理了不少支架和护盾，可是为了能看到这些芯片，值了：
█6 GB 美光 LPDDR4X RAM 封装在高通骁龙 855 上
█SK海力士 H28U72301CMR 64 GB 闪存
█三星 K4U4E3S4AF-HGCJ 迷之 RAM，上面写着一个大大的P——大约是专门为全新的Pixel 神经网络中心芯片服务的，而这个芯片很或许就藏在这个RAM下面
█Pixel H1C2M3 Titan M 安全芯片
█楼氏电子 8508A 4核音频处理器，毫无疑问是用来协助完成实时字幕和翻译功用
█村田制作所 SS9709025
█安华高 AFEM-9106 (很或许是前端模块)
进程6
█咱们反目光放到另一面：
█思佳讯 Sky5-8212-11 前端模块
█高通 QET5100 envelope tracker
█高通 PM8150 和 PM8150A 电源办理芯片
█意法半导体 ST54J NFC 控制器
█XSPT6 SMC85201 Z
█35L36CWZ BOCW1909
进程7
◆咱们移除了奥秘的三星RAM，在下面找到了一个新的集成电路。这个或许是Google的定制芯片，可是上面的符号咱们并不了解。
◆芯片封装上符号为：
◆S4LV001A01 NGWF6YY5 1930
进程8
◆现在取出衔接在一起的双后置镜头。他们的衔接线上关心的符号着“广角”和“长焦”。谢谢啊谷歌大兄弟。
1600万像素长焦传感器听起来好像比1220万像素的广角传感器要更凶猛一些。可是广角传感器具有的大光圈和1.4微米像素尺度，会让它取得更好的图片质量。
◆接下来：前置传感器，包含800万像素前置摄像头，和人脸解锁（Face ID）硬件. (环境光传感器现在现已堆叠到屏幕后方。)
◆生物辨认硬件包含两个别离得很远的近红外摄像头，一个近红外泛光发射器，和一个近红外点阵投射器。
进程9
◆接着咱们取出这一大块……东西，里边有耳机扬声器，麦克风，环境光传感器，以及Soli 芯片，使用雷达的力气来了解你的手势。
◆Google 将这个内部方案称之为 Project SoliMotion Sense。
◆尽管雷达技能现已被使用了很长时刻，而且理论上也很简单明晰，可是关于Google怎么把整个体系放进这么一个没有一点运动部件也缺少细节的小方块里的这件事，咱们也是哑口无言。
Motion Sense 经过射出特定波段的电磁波来运作。当这些电磁波弹射到物体（比方你的手）上时，一些会反射回天线上。
◆Soli 芯片这时会核算反射波以及它们的推迟，频率偏移，以及其他参数，来获取反射物的特性——有多大，移动得多快，往哪个方向等等。
◆然后 Soli 芯片会将数据与已有的手势数据库比对，然后决议操作体系需求做什么回应。
◆太长不看版：这个魔法小方块知道你一切的举动。
进程10
◆Google 赐予这台 Pixel 一个超级顺滑 (有时分) 的 90 Hz 屏幕——即便在现在的尖端旗舰机里也不常见。
◆Google 相同要保证没有人可以无压力的取走这块屏幕。结实的边际胶 + 屏幕字面意义上的衔接到边际 + 巨大的水管胶布相同的胶纸 = 屏幕并不想完好的脱离手机。
◆理论上没有理由这么做——只要破损的屏幕才需求这样撤除。可是这个替换破损屏幕（太常见了）的进程真的是一点也不好玩。
至少在本事例里，成果仍是很风趣：这个屏幕由三星制作！这有一点意外，由于三星在他们自己的手机上都没有使用过 90 Hz 刷新率的屏幕。
◆在面板上咱们还发现了意料之外的，意法半导体出产的芯片，或许是触控芯片。
进程11
◆尽管它的结构导致其依然是令人 (绝望的) 了解的修理办法，咱们的确在这个小南瓜里找到了不少糖块：
◆Motion Sense 功用的 Soli 芯片，装置在手机顶部听筒周围，而且相对它的功用来说，其体积极为细巧。
◆咱们猜想三星RAM下面最或许的便是 Pixel 神经网络中心，这在某种程度上预示着它会做许多深重的作业。
◆咱们还找到了新的楼氏电子的音频处理芯片，这很或许与新的语音辨认功用相关。
◆三星制作了这块 90 Hz 刷新率的屏幕——在这个功用上 Pixel 向 Galaxy 挥出了一记重拳。
